CE-SFUB-S,华为(HUAWEI),CE12800S系列交换机交换网板B,CE12800系列数据中心交换机,03022UGS,13910736192

单板概述

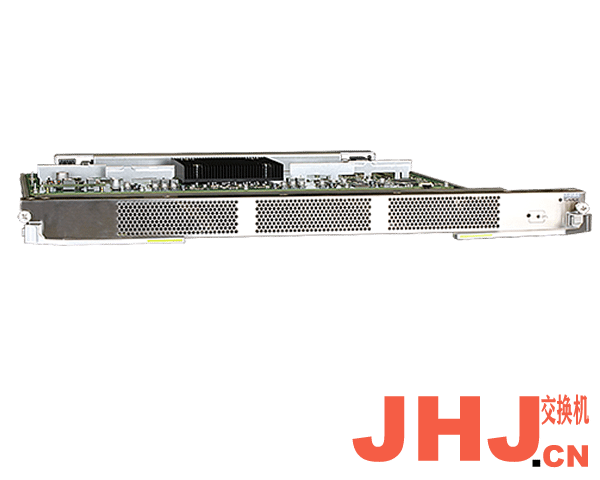

CE-SFUB-S交换网板作为CE12804S/CE12808S机框上的交换单元，主要负责系统数据平面的数据线速交换。CE12804S机框配置2块交换网板，CE12808S机框配置4块交换网板，采用负载分担冗余备份工作方式，提高了系统的可靠性。

CE-SFUB-S交换网板可以安装在：

• CE12804S机框的Slot7和Slot8，如CE12804S机框槽位分布示意图所示。
• CE12808S机框的Slot11～Slot14，如CE12808S机框槽位分布示意图所示。

注：

• 同一机框上，CE-SFUFB-S交换网板不能与其他型号的交换网板混插。

• A/B/C类交换网板和FD/FD1/FDA/FG/FG1/SD系列接口板不能同时插在同一机框上。如果需要使用FD/FD1/FDA/FG/FG1/SD系列接口板，请先更换交换网板为F类、F1类或G类。

软件配套关系

CE-SFUB-S交换网板只能配套CE12804S和CE12808S机框使用。

CE-SFUB-S交换网板与CE12800S系列交换机版本的配套关系如表1所示。

表1 CE-SFUB-S交换网板与版本配套关系表

交换网板系列	交换网板型号	版本支持情况
CE-SFU-S	CE-SFUB-S	V100R005C00版本及以后发布的版本支持。

功能和特性

CE12804S/CE12808S系列交换机采用控制平面、数据平面、监控平面分离的架构设计。

CE-SFUB-S作为CE12804S/CE12808S系列交换机上的交换单元，主要负责系统数据平面的数据线速交换。

表2对CE-SFUB-S交换网板的功能和特性进行了总结。

指示灯和接口说明

指示灯说明

CE-SFUB-S交换网板与CE-SFUA-S交换网板的外观类似，面板上的单板名称标签不一样，此处以图 CE-SFUA-S交换网板上的指示灯举例说明。

接口说明

CE-SFUB-S交换网板面板上没有接口。

规格参数

CE-SFUB-S交换网板的规格参数如表3所示。

订购信息

如需订购，请咨询华为当地代表处。

表4提供了订购信息。
