PWR-C1-1100WAC-UP Upgrade to 1100WAC Platinum-rated power supply

电源模块概述

该开关与一个或两个有源电源模块一起工作。作为StackPower堆栈一部分的交换机使用其他堆叠交换机提供的电源运行。

您可以使用两个AC模块或一个模块和一个空白盖板。所有电源模块都有内部风扇。所有开关在第二个电源插槽中都带有一个空盖。

下表介绍了支持的内部电源模块。

有关可用PoE，PoE +，UPOE和PoE要求的信息，请参阅电源模块的这些部分。

350W和715W交流电源模块是自动量程单元，支持100到240 VAC的输入电压。1100W电源模块是一个自动量程单元，支持115和240 VAC之间的输入电压。

每个AC电源模块都有一根电源线，用于连接AC电源插座。1100W和715W模块使用16-AWG线（仅限北美）。所有其他模块使用18-AWG线。

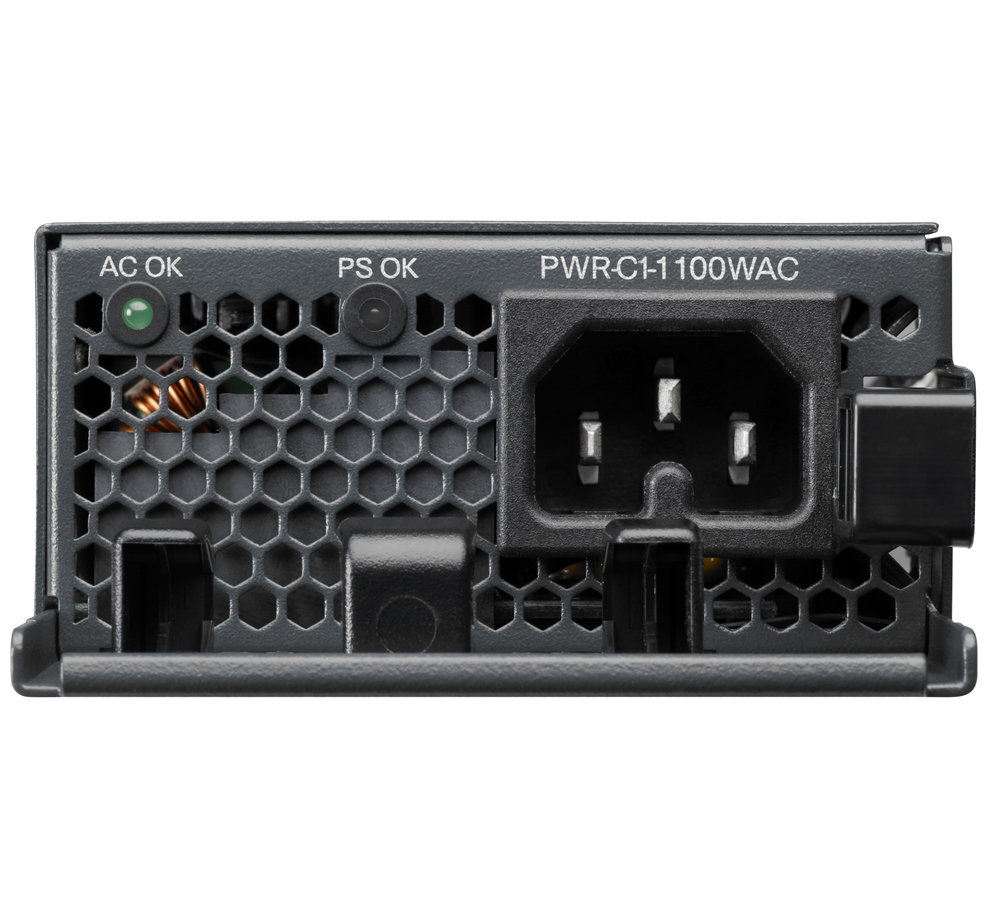

下图显示了电源模块。

如果电源插槽中未安装电源，请安装电源插槽盖。


1	释放手柄	2	固定夹

表2. 开关电源模块LED
AC OK	描述	PS好的	描述
离	没有交流输入电源。	离	输出禁用，或输入超出工作范围（AC LED熄灭）。
绿色	存在AC输入功率。	绿色	电源输出切换为有效。
绿色	存在AC输入功率。	红色	输出失败。

卸下或安装电源或风扇模块时，请遵守以下准则：

请勿将电源或风扇模块强行插入插槽。如果它们未与模块对齐，则可能会损坏开关上的引脚。
仅部分连接到交换机的电源可能会中断系统操作。
在卸下或安装模块之前，请断开电源模块的电源。
电源是可热插拔的。在某些配置中，例如完整的PoE +或功率共享模式，移除电源会导致受电设备关闭，直到功率预算与单个电源的输入功率匹配为止。为了最大限度地减少网络中断，请在以下情况下热插拔电源：
- 交换机处于StackPower模式，并且有足够的电源。
- 交换机由电源堆栈中的其他交换机供电，并且没有正在进行的活动备份。
有关显示可用功率预算的开关命令，请参阅软件配置指南。
